ЛИНЕЙНЫЕ СТАБИЛИЗАТОРЫ НА ДИСКРЕТНЫХ ЭЛЕМЕНТАХ

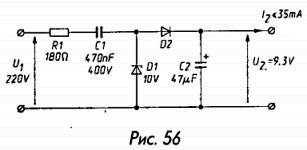

Бестрансформаторная схема на двух диодах
Стабилитрон D1 одновременно используется для выпрямления напряжения и для ограничения выходного напряжения, которое из-за включения диода D2 на 0,7 В меньше напряжения стабилизации D1. Допустимый ток нагрузки пропорционален емкости конденсатора С1. Резистор R1 ограничивает пусковой ток.

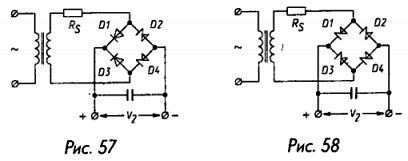

Выпрямитель на стабилитронах
Ограничение напряжения обычно выполняется с помощью двух стабилитронов. При использовании четырех таких диодов (рис. 58), имеющих очень близкие по значению напряжения стабилизации, можно получить лучшее распределение рассеиваемой мощности. Рекомендуется применять данную схему для устройств с токами нагрузки до 20 мА.
Выпрямитель на стабилитронах

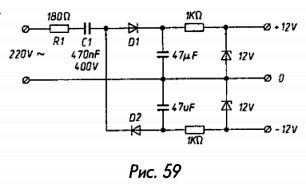

Бестрансформаторный двухполярный источник питания
Удвоитель напряжения работает как два однополупериодных выпрямителя. Как и в предыдущем случае, рабочее напряжение конденсатора С1 должно составлять 400 В постоянного тока, либо 250 В переменного. Резистор R1 (180 Ом) ограничивает пусковой ток.
Бестрансформаторный двухполярный источник питания

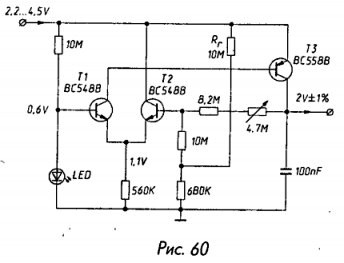

Микромощный стабилизатор 2В 30мкА
Потребление энергии стабилизатором составляет порядка 1,5 мкА. Источником опорного напряжения служит светодиод, обеспечивающий некоторую термокомпенсацию выходного напряжения. Благодаря обратной связи (Rr) напряжение стабилизировано с точностью до 1% при напряжении на входе от 2,2 до 4,5 В и с точностью до 0,1% при напряжении 3 В ±10%.
Микромощный стабилизатор 2 В 30 мкА

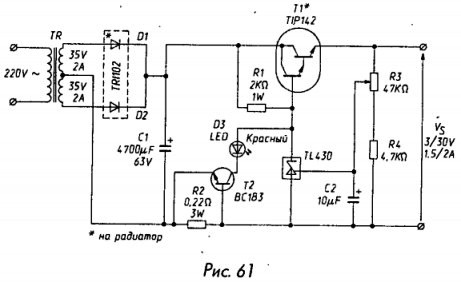

Источник питания с защитой на составном транзисторе и TL430/1
Начиная с величины выходного напряжения Vo = 15 В, выходной ток может достигать 2 А. На транзисторе Т2 выполнена схема ограничения тока, светодиод зажигается при перегрузке.
Источник питания с защитой на составном транзисторе и TL430

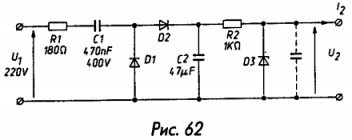

Бестрансформаторная схема на трёх диодах
Разделение функций выпрямления и стабилизации напряжения обеспечивает более низкие пульсации, чем в предыдущем случае.
Бестрансформаторная схема на трех диодах

Параллельный стабилизатор или мощный стабилитрон на TL430/1
В схеме параллельного стабилизатора мощный транзистор управляется программируемым стабилитроном. Данную схему рекомендуется использовать как блок защиты от перенапряжения. Значения в скобках приведены в качестве примера.
Параллельный стабилизатор или мощный стабилитрон на TL430/1

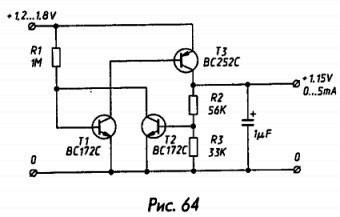

Стабилизатор для низковольтных батарей
Напряжение база-эмиттер транзистора Т2 (составляющее приблизительно 420 мВ при Iс = 1 мкА) служит опорным. Рекомендуется подбирать величину сопротивления R1 таким образом, чтобы транзистор ТЗ входил в режим насыщения, когда транзистор Т2 заперт. Потребление энергии в режиме работы без нагрузки - меньше 15 мкА.
Стабилизатор для низковольтных батарей

Составной транзистор - регулирующий элемент для TL430/1
Сигнал обратной связи на управляющий вход интегрального стабилизатора TL, формирующийся на резисторе R2, должен быть равен 2,5 В. Значения в скобках приведены в качестве примера.
Составной транзистор - регулирующий элемент для TL430/1
