Блоки питания, зарядные устройства на основе конденсатора
(конденсаторные блоки питания и зарядные устройства)

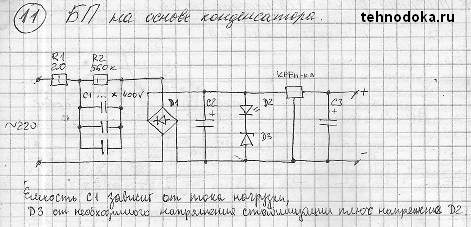

Блок питания на основе конденсатора
С помощью конденсатора С1 устанавливают максимальный ток для нагрузки. D3 вместе с D2 определяют напряжение ограничения выхода блока питания и частичной его стабилизации. Микросхему типа КРЕН применяют для более стабилизированного выходного напряжения.



Бестрансформаторная (конденсаторная) схема на двух диодах
Стабилитрон D1 одновременно используется для выпрямления напряжения и для ограничения выходного напряжения, которое из-за включения диода D2 на 0,7 В меньше напряжения стабилизации D1. Допустимый ток нагрузки пропорционален емкости конденсатора С1. Резистор R1 ограничивает пусковой ток.


Бестрансформаторный двухполярный источник питания
Удвоитель напряжения работает как два однополупериодных выпрямителя. Как и в предыдущем случае, рабочее напряжение конденсатора С1 должно составлять 400 В постоянного тока, либо 250 В переменного. Резистор R1 (180 Ом) ограничивает пусковой ток.
Бестрансформаторный двухполярный источник питания

Бестрансформаторная схема на трёх диодах
Разделение функций выпрямления и стабилизации напряжения обеспечивает более низкие пульсации, чем в предыдущем случае.
Бестрансформаторная схема на трех диодах

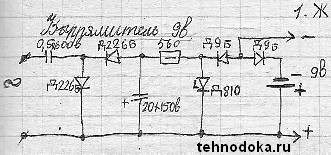

Выпрямитель для радиоприёмника использующего батарейки - 9 вольт
Схема сходна с вышеуказанной - бестрансформаторной схемой на трёх диодах, только имеет выход другой полярности



Зарядное устройство для литиевого аккумулятора 3,7 вольт
Схема довольно таки очень проста, обеспечивает заряд малым током 20-50мА, по мере заряда яркость светодиода увеличивается. Неудобства в том что заряжается аккумулятор более суток.



Зарядное устройство для аккумуляторной батареи 6В 4А (NS-6-4.0, 6V-4.0AH)
Схема такая же что опубликована выше, кроме сетевого конденсатора, он равен 2,2мкФ 400в и стабилитрона номинал которого KC162(6,2в). Зарядка АКБ обеспечивается малым током 50-70мА, по мере заряда яркость светодиода увеличивается. Применил такую зарядку вместо родной для фонаря ОБЛИК (плата NS-128 PCB). Неудобства в том что заряжается аккумулятор более суток.
