Барк-У-001 стерео HI-FI
усилитель низкой частоты

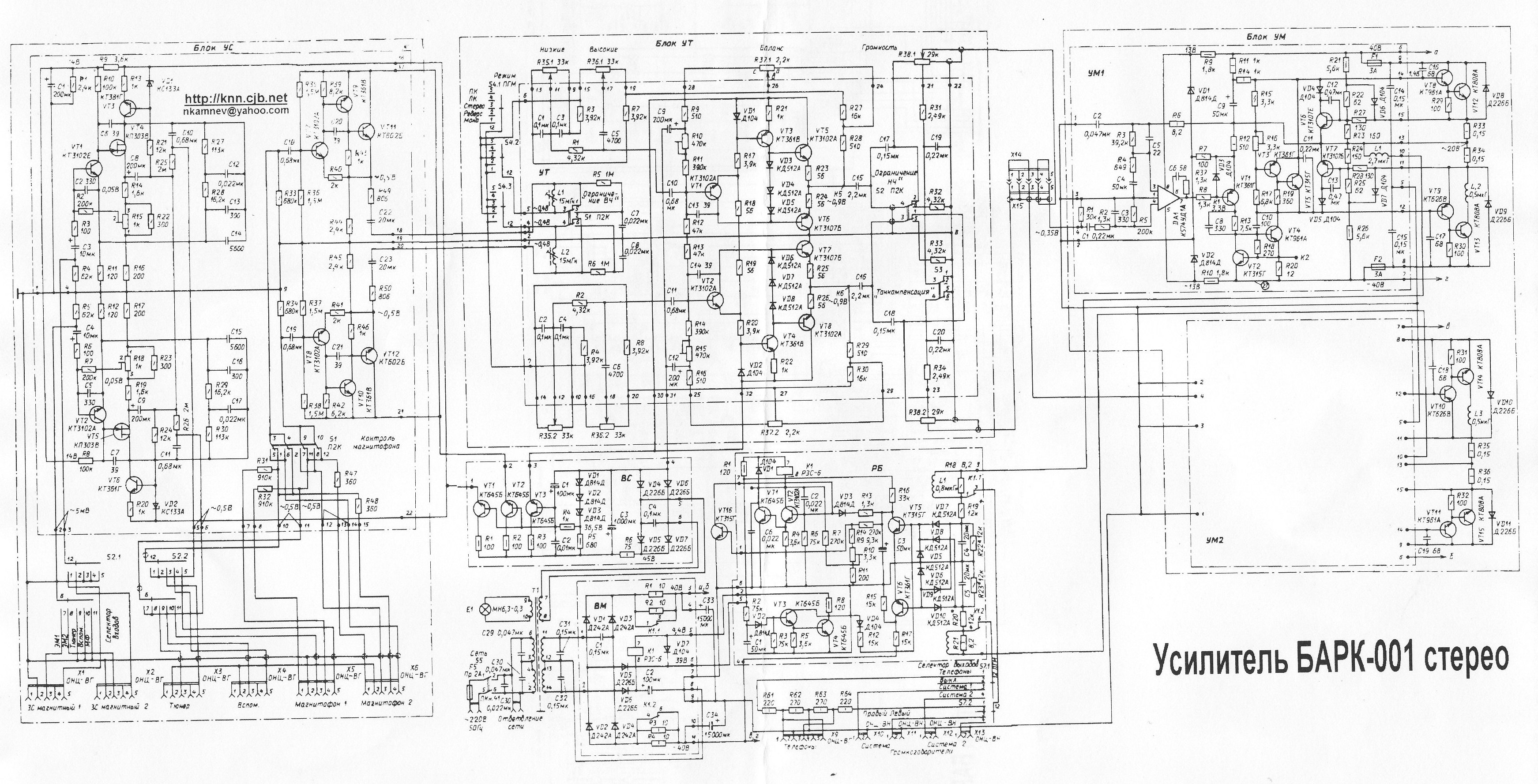

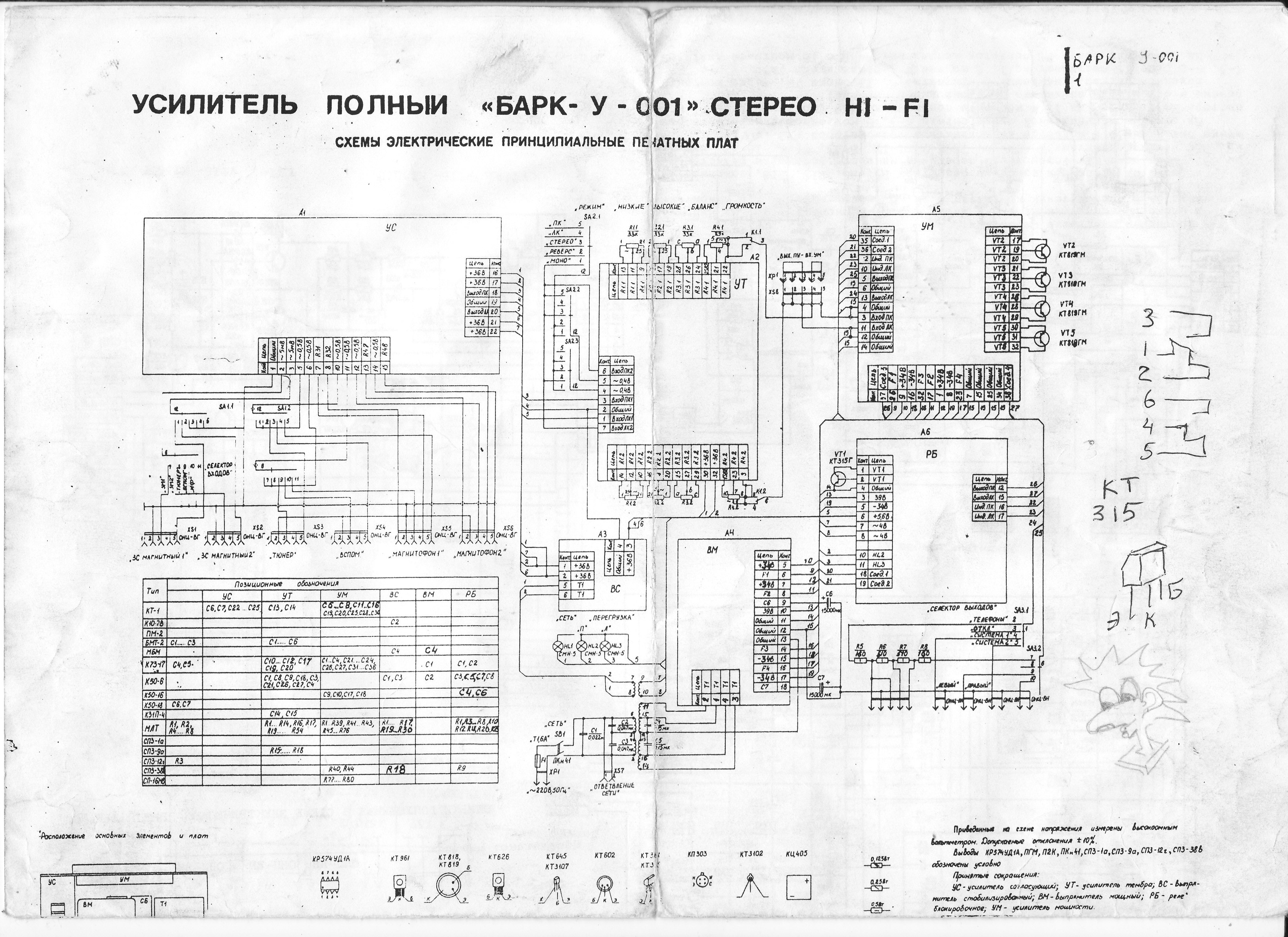

Барк-У-001 - схема электрическая принципиальная, вариант 1: лист_1.jpg (1771КБ), лист_2.jpg (1725КБ), лист_3.jpg (1400КБ), лист_4.jpg (1652КБ)

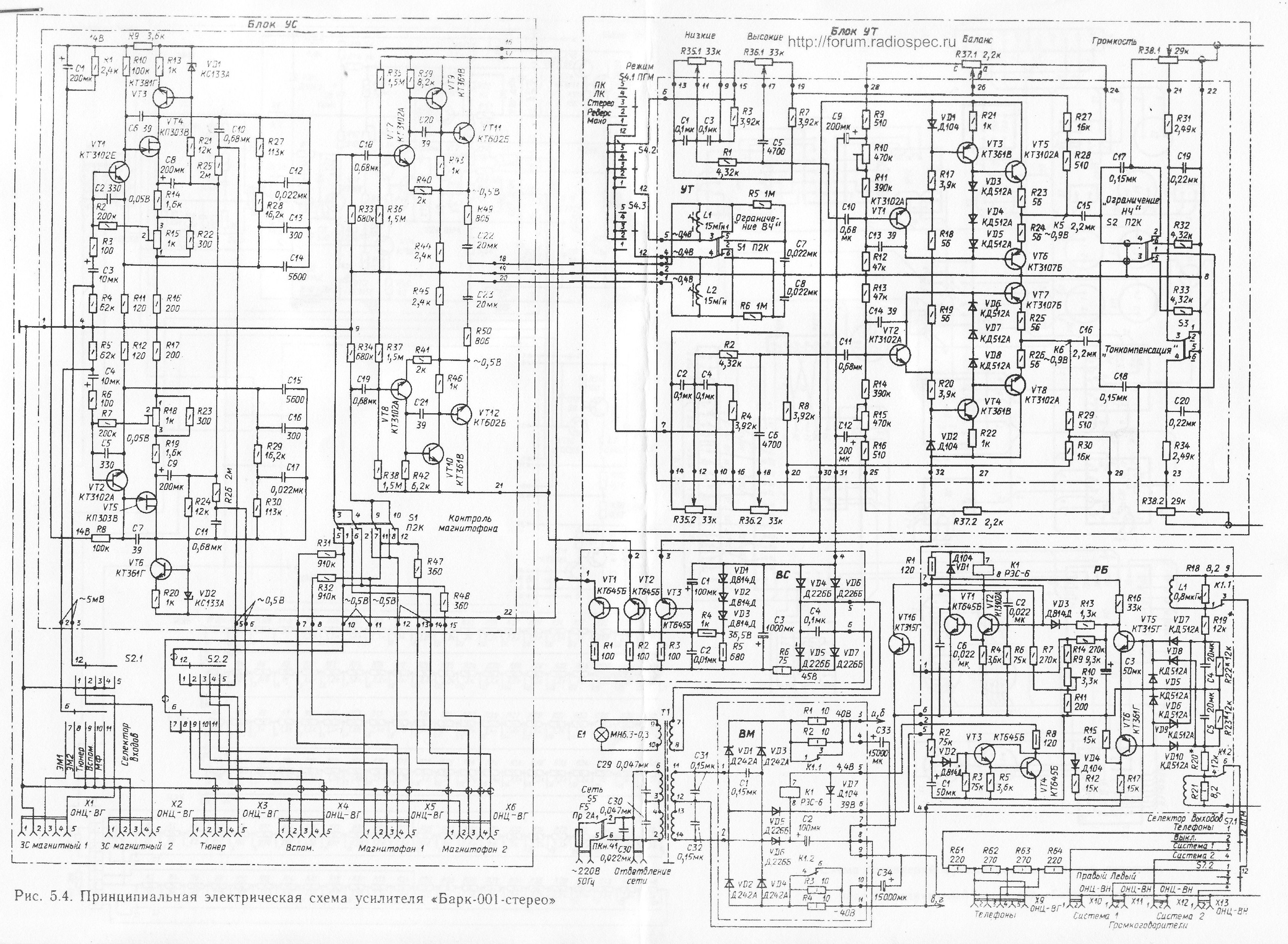

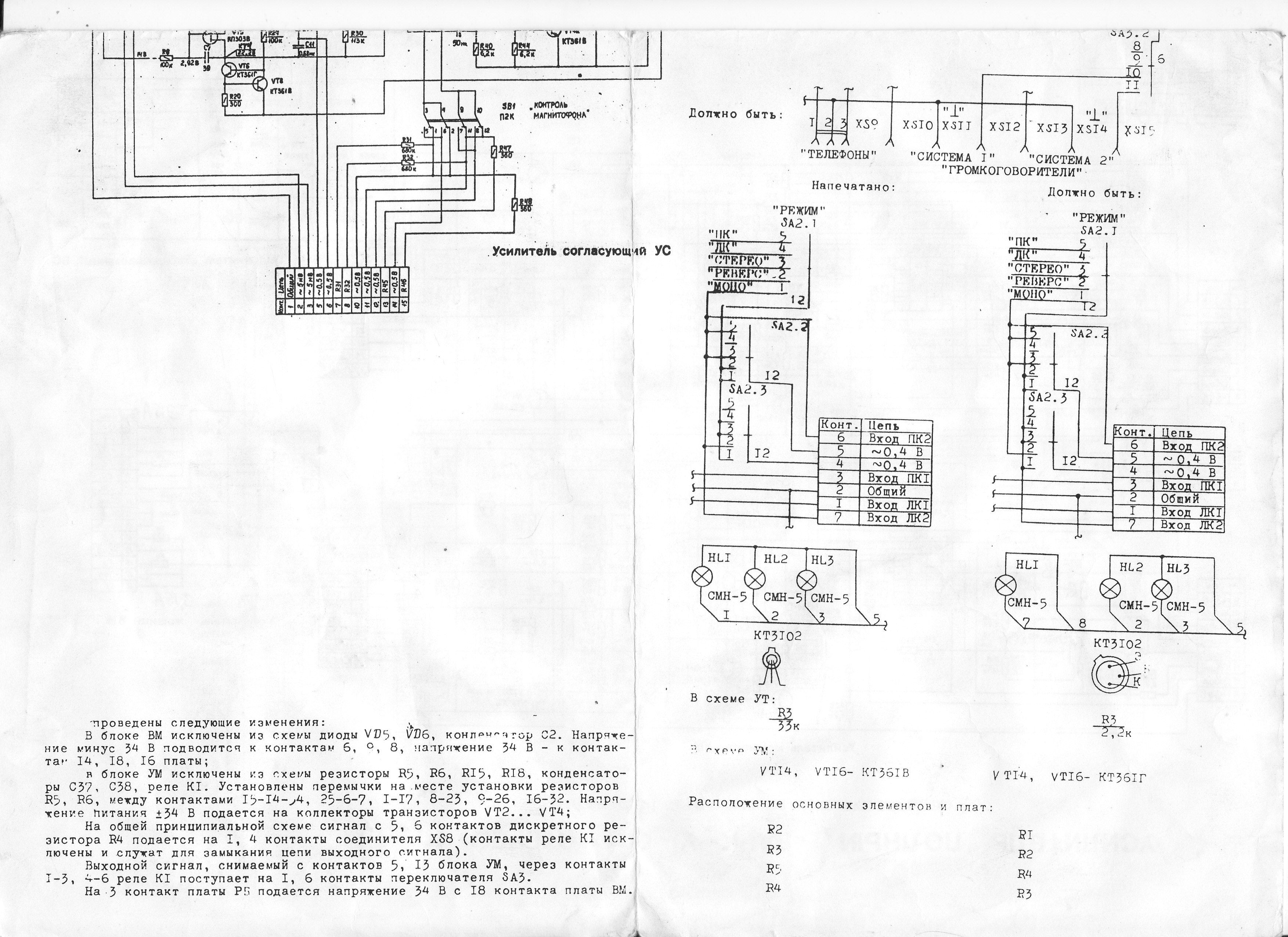

Барк-У-001 - схема электрическая принципиальная, вариант 2: лист 1.jpg (1459КБ), лист 2.jpg (2027КБ), лист 3.jpg (1754КБ)
