1Б2П

Общие данные

Диод-пентод 1Б2П предназначен для детектирования и предварительного усиления напряжения низкой частоты в аппаратуре батарейного питания.

Катод оксидный прямого накала.

Работает в любом положении.

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 1000 час.

Цоколь 7-штырьковый с пуговичным дном. Рекомендуется плюс батареи накала соединять со штырьком 7 минус батареи накала -со штырьком 1 и шасси, а сопротивление утечки подключать к штырьку 1.

Междуэлектродные емкости пентодной части, пф

(при отсутствии внешнего экрана)

Входная 1,85. Выходная 2,1. Проходная 0,27.

Номинальные электрические данные

Напряжение накала, в ......... 1,2

Напряжение на аноде пентода, в ..... 60

Напряжение на второй сетке, в ...... 45

Напряжение смещения на первой сетке, в .... 0

Ток накала, ма ........... 30

Ток в цепи анода пентода, ма ...... 0,9

Ток в цепи второй сетки, ма ....... 0,18

Ток в цепи диода, мка ......... не менее 7

Крутизна характеристики, ма/в ...... 0,55

Внутреннее сопротивление, Мом ..... около 1

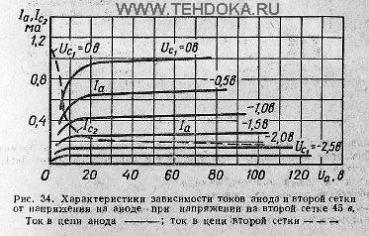

Предельно допустимые электрические величины

Наибольшее напряжение на аноде, в ........ 90

Наибольшее напряжение на второй сетке, в .... 75

Средний выпрямленный ток диода, мка ...... 100

Наибольшая мощность, рассеиваемая на аноде, вт .... 0,15

Наибольшая мощность, рассеиваемая на экранной сетке, Вт ............. 0,05

Наибольший ток катода, ма .......... 2

Диод-пентод 1Б2П выпущен на базе диод-пентода 1Б1П, но по сравнению с ним более экономичен. Схемы применения 1Б2П аналогичны схемам применения 1Б1П.
