6Н8C

Взаимозаменяемость: 6Н1П, 6Н2П, 6Н9С
Зарубежный аналог: 6SN7-GT

Общие данные
Триод 6Н8С предназначен для усиления напряжения низкой частоты. Применяется в предварительных каскадах-усиления низкой частоты и каскадах фазоинверторов. Широко применяется в различных импульсных схемах и схемах ограничения, каскадах развертки телевизионных приемников и измерительной аппаратуре. Катод оксидный косвенного накала.Работает в любом положении. Выпускается в стеклянном оформлении.Срок службы не менее 500 час. Цоколь октальный с ключом. Штырьков 8.
Междуэлектродные емкости, пф
Входная первого триода 2,8. Выходная второго триода 1,2. Входная второго триода 3. Проходная первого триода 3,8. Выходная первого триода 0,8. Проходная второго триода 4.
Номинальные электрические данные (для каждого триода)
Напряжение накала, в ........ 6,3
Напряжение на аноде, в ........ 250
Напряжение смещения на сетке, в ......... —8
Ток накала, ма ........... 600±50
Ток в цепи анода, ма ........ 9 ± 3,5
Крутизна характеристики, ма/в ...... 2,6 ± 0,53
Внутреннее сопротивление, ом ...... 7700
Коэффициент усиления .......... 20,5 ± 2,5
Предельно допустимые электрические величины
Наибольшее напряжение накала, в ....... 7
Наименьшее напряжение накала, в ........ 5,7
Наибольшее напряжение на аноде, в ....... 330
Наибольшая мощность, рассеиваемая на аноде, вт .......... 2,75
Наибольший ток катода, ма ......... 20
Наибольшее сопротивление в цепи первой сетки, ком ......... 500
Наибольшее постоянное напряжение между катодом иподогревателем, в .... 100
Наибольший ток утечки между катодом и подогревателем, мка ........... 20
Основные электрические данные при низком анодном напряжении(для каждого триода)
Напряжение на аноде, в ............. 26
Напряжение смещения на первой сетке, в ...... -0,5
Крутизна характеристики, ма/в ......... 1,5
Внутреннее сопротивление, ком ......... 16
Коэффициент усиления ............. 24

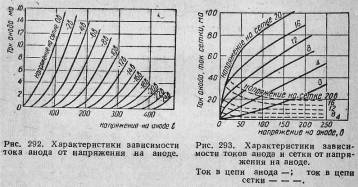

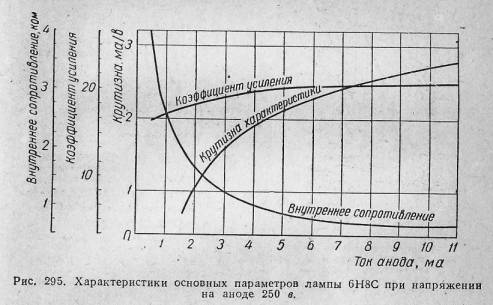

При конструировании каскада усилителя напряжения низкой частоты (рис. 296) необходимо помнить, что при применении анодной нагрузки малой величины усиление каскада уменьшается, а частотная характеристика расширяется. При относительно большом анодном сопротивлении усиление каскада увеличивается, а частотная характеристика каскада суживается.

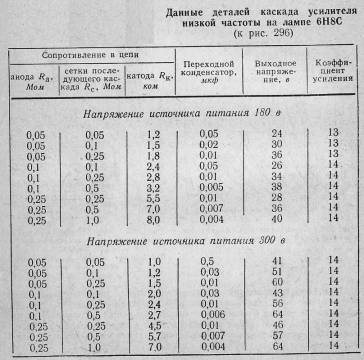

Конденсатор, блокирующий сопротивление в цепи катода, обычно берется электростатический, емкостью 10—50 мкф. Величины сопротивлений и переходного конденсатора для схемы, изображенной на рис. 296, приведены в табл. 30.

Таблица 30

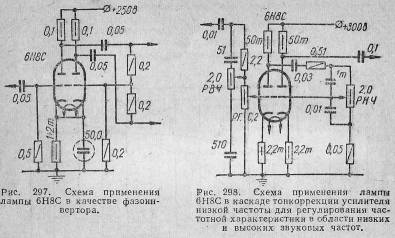

На рис. 297 изображена схема фазоинверторного самобалансирующегося каскада. Включение сеточных сопротивлений, как показано на схеме, образует сильную обратную отрицательную связь, под действием которой напряжение возбуждения на обеих лампах двухтактного каскада автоматически устанавливается одинаковым.

Балансировка схемы не нарушается при значительных изменениях величин сопротивлений, параметров ламп и напряжений питания. Схема рекомендуется только для возбуждения оконечных ламп, работающих в режиме без токов сетки, ибо выходное сопротивление фазоинверторного каскада имеет большую величину. При работе лампы 6H8С в схеме, изображенной на рис. 297 усиление каскада составляет несколько единиц. Регулирующие потенциометры низких и высоких частот регулируют подъем и завал частотной характеристики на величину ± 20 дб. В средних положениях регуляторов низких и высоких частот частотная характеристика равномерна в пределах 30 - 15000 гц. Лампу 6Н8С можно эффективно заменять аналогичной пальчиковой лампой 6Н1П или двумя лампами 6С2С.
