6Ж5П

Общие данные

Тетрод 6Ж5П предназначен для широкополосного усиления напряжения высокой частоты в усилителях с малым сопротивлением нагрузки.

Применяется в телевизионных приемниках как усилитель высокой, промежуточной и видеочастот и как смеситель с отдельным гетеродином, а также как апериодический усилитель высокой частоты.

Катод оксидный косвенного накала.

Работает в любом положении.

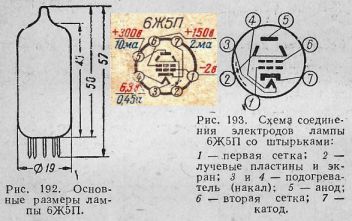

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 500 час.

Цоколь штырьковый с пуговичным дном. Штырьков 7.

Междуэлектродные емкости, пф

Входная 10 ± 2. Выходная 2,2 ± 1,0. Проходная не более 0,04

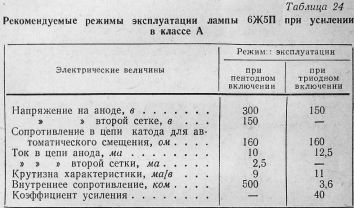

Номинальные электрические данные

Напряжение накала, в ........... 6,3

Напряжение на аноде, в .......... 300

Напряжение на второй сетке, в ........ 150

Сопротивление в цепи катода для автоматического смещения, ом ...... 160

Ток накала, ма ..... 450 ± 25

Ток в цепи анода, ма ........... 10 ± 2,8

Ток в цепи второй сетки, ма ....... 2 ±0,8

Ток в цепи анода при напряжении на первой сетке — 7 в, мка ...... не более 50

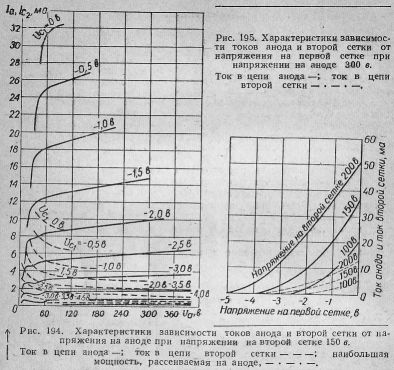

Крутизна характеристики, ма/в ...... 9

Крутизна характеристики при напряжении накала 5,5 в, ма/в ..... не менее 5,6

Внутреннее сопротивление, ком ...... 500

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 6,9

Наименьшее напряжение накала, в ........ 5,7

Наибольшее напряжение на аноде, в ....... 300

Наибольшее напряжение на второй сетке, в .... 150

Наибольшая мощность, рассеиваемая на аноде, вт ... 3,6

Наибольшая мощность, рассеиваемая на второй сетке, вт ...... 0,5

Наибольший ток в цепи катода, ма ....... 13

Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100

Наибольший ток утечки между катодом и подогревателем, мка ......... 20

Наибольшее сопротивление в цепи первой сетки, Мом ....... 1,0

Примечание. Вследствие большой крутизны характеристики фиксированное смещение на первую сетку применять не рекомендуется.

Схемы применения лампы 6Ж5П аналогичны схемам применения лампы 6Ж4. 6Ж5П — аналог металлической лампы 6Ж4.
